Catalogo lavametalli LINEA ROBUR
| Capacità di lavaggio ( Ø x H ) | Portata cestello | Serbatoi | |
| R 1400 | Ø 128 x H 90 cm | 600 Kg | 500 lt / 500 lt / 500 lt |
|---|---|---|---|
| R 1800 | Ø 165 x H 100 cm | 800 Kg | 700 lt / 700 lt / 700 lt |
| R 2200 | Ø 200 x H 100 cm | 800 Kg | 800 lt / 800 lt / 800 lt |
| R 2600 | Ø 225 x H 100 cm | 800 kg | 800 lt / 800 lt / 800 lt |
Lavametalli automatico a cesto rotante a tre bagni per volumi e pesi considerevoli, pompe verticali
Linea di macchine per il lavaggio automatico di pezzi di grandi dimensioni e peso considerevole.
Il lavaggio viene eseguito per mezzo dei getti superiori, inferiori e laterali, la rotazione lenta della piattaforma è garantita da un motoriduttore con limitatore di coppia.
La gestione, affidata ad un PLC, consente moltissime possibilità di personalizzazione, grazie anche ad un’ampia scelta di accessori.
In questa configurazione l’impianto ha tre serbatoi separati per eseguire il lavaggio e due risciacqui oppure due lavaggi (con detergenti diversi) e un risciacquo.
- LT (riscaldamento fino a 60° C)
- HT (riscaldamento fino a 80° C)
- PLC con Touchscreen colori
- Opzione Industry 4.0
- Triplo serbatoio
- Manutenzione camion
- Manutenzione ferroviaria, navale, aereonautica
- Lavaggio stampi
- Industria meccanica, asportazione truciolo, fonderie, stampaggio
- Trattamento delle superfici, preverniciatura, sverniciatura
- Industria Aereonautica / Spaziale
- Elettronico
- Chimico, Farmaceutico, Medicale, Cosmetico, Alimentare
Video Lavametalli

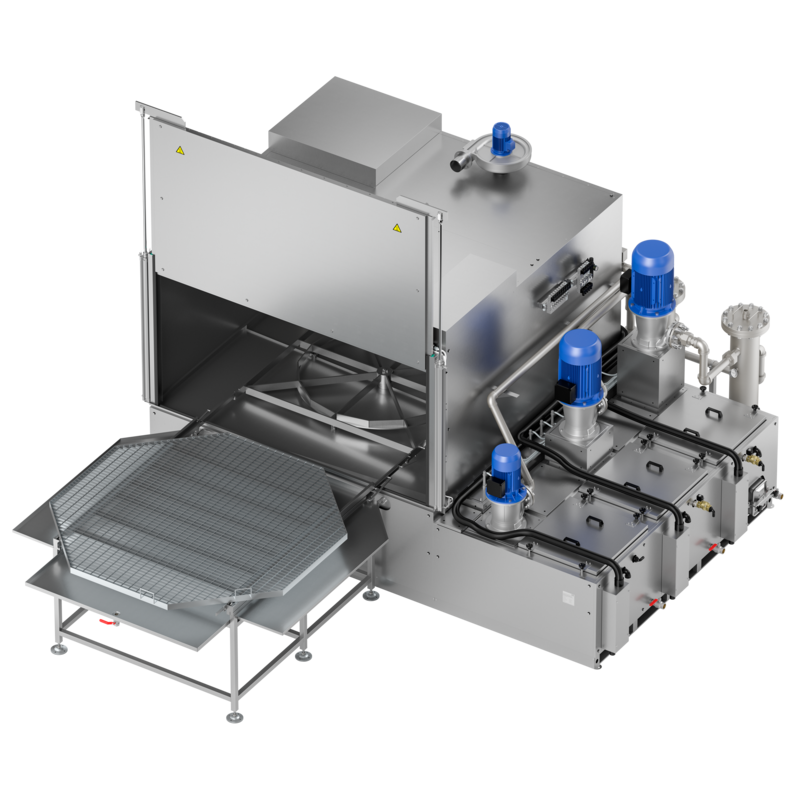

Le lavapezzi Robur 3B (tripplo serbatoio) permettono il lavaggio e il risciacquo di parti di medie e grandi dimensioni e di pesi importanti.
Il carico dei pezzi su Robur 3B viene eseguito depositando i particolari da lavare su un carrello esterno posizionato di fronte la macchina.
Dopo aver inserito la piattaforma nella cabina di lavaggio, si procede alla chiusura della porta verticale frontale e si lancia l’avviamento del ciclo di lavaggio.
Il lavaggio viene eseguito per mezzo di una pompa in acciaio Inox che aspira il liquido dal primo serbatoio e lo spruzza sui pezzi mentre la piattaforma viene fatta ruotare lentamente per mezzo di un motoriduttore.
Terminato il lavaggio viene eseguito il risciacquo dei pezzi: in questa fase una seconda pompa aspira il liquido di risciacquo dal secondo serbatoio e lo spruzza sui pezzi per mezzo di tubazioni dedicate.
L’impianto è completamente configurabile grazie ai numerosi accessori disponibili, inoltre è possibile personalizzare la lavapezzi a seconda delle esigenze del cliente.
Tutti i parametri di lavoro sono modificabili e monitorati per mezzo del pannello touchscreen installato sul quadro comandi.
Le lavapezzi Robur 3B sono estremamente robuste e longeve e, permettono di tagliare drasticamente i tempi operatore garantendo la ripetitività del processo grazie ad un’alta affidabilità.
Grazie ad alcuni accessori quali la movimentazione motorizzata della piattaforma e la rotazione motorizzata dei getti di lavaggio e risciacquo la capacità di carico può superare i 4000 kg.
- Apertura e chiusura pneumatica del coperchio con comando 2 mani di sicurezza
- Aspirazione elettrica temporizzata dei vapori
- Carrello esterno in acciaio INOX Aisi 304 con piano raccogligocce e ruote con freno di sicurezza
- Cilindri pneumatici ISO e valvole di sicurezza pneumatiche “anticaduta”
- Coibentazione termica serbatoio con pannelli in acciaio INOX Aisi 430
- Componentistica elettrica di potenza Siemens®
- Display Touchscreen colori 4" per impostazioni e programmi
- Filtro a cassetta 6 filtri verticali in Aisi 304 per il pre-filtraggio del liquido di ritorno nel serbatoio
- Filtro in acciaio INOX Aisi 304 sull’aspirazione della pompa
- Tripla guarnizione del portellone (inferiore, superiore e laterale) e guarnizioni su tutti i coperchi serbatoi
- Struttura e lamiere a contatto col liquido in acciaio INOX Aisi 304
- Controllo di livello minimo
- Manometro di controllo pressione erogata
- Finecorsa di sicurezza sull’apertura del portellone
- Motoriduttore per rotazione del cesto con limitatore di coppia e sensore di centratura
- Portella di scarico fanghi per una semplice pulizia dei serbatoi
- Piattaforma rinforzata in grigliato pressato con bordo esterno rialzato in acciaio zincato
- Elettropompa verticale pluristadio in acciaio INOX Aisi 304 con tenute speciali
- Pressione di lavaggio regolabile manualmente
- Programmazione settimanale di accensione riscaldamento e disoleatore (se installato)
- Impianto elettrico IP65, gestione con PLC touchscreen (DGT V4)
- Riscaldamento del liquido con resistenza elettrica in acciaio INOX
- Sbiancatura delle saldature interne
- Serbatoi accessibili dall’esterno
- Struttura portante inferiore in acciaio INOX
- Tubazioni di lavaggio in acciaio INOX Aisi 304 con ugelli a lama Inox professionali
- Valvole di scarico per svuotamento serbatoi
- Valvola manuale per il riempimento acqua
VERSIONE HT
- Coibentazione termica con pannelli in acciaio Inox Aisi 430
- Controllo del livello massimo liquido nel serbatoio ed elettrovalvola di riempimento
- Soffiaggio aria compressa
- Asciugatura con resistenza e soffiante a canali laterali a lama d’aria
- Capacità di carico maggiorata di [QTA] x 100 kg
- Demineralizzatore a resine miste con conduttivimetro
- Altezza di lavaggio maggiorata
- Condensatore vapori centrifugo M
- Cestello/piattaforma supplementare in acciaio
- Carrello esterno aggiuntivo in acciaio INOX Aisi 304
- Dosatore automatico di detergente liquido
- Disoleatore a disco con motorizzazione indipendente
- Disoleatore esterno pneumatico
- Filtro a sacco in acciaio Inox
- Candela magnetica per filtro a sacco per polvere ferritica
- Dispositivo per la connessione remota e di teleassistenza per HMI Weintek
- Predisposizione per Industria 4.0 per HMI Weintek
- Lavaggio e soffiaggio manuale con manichette e lancia di lavaggio
- Lavaggio 80 bar e soffiaggio manuale con manichette e lancia di lavaggio
- Movimentazione motorizzata carico e scarico della piattaforma [C]
- Predisposizione per l’utilizzo di contaminanti abrasivi nel liquido di lavaggio
- Raccordi e valvole a contatto con il liquido in acciaio Inox (KIT FC)
- PLC Siemens S7 1200 - HMI touchscreen Weintek
- Pompa di lavaggio ad alta pressione
- Pompa di risciacquo ad alta pressione
- Pompa di rilancio da serbatoio più pulito a serbatoio più contaminato
- Porta frontale a serranda Inox coibentata
- Piattaforma e raggera in acciaio INOX Aisi 304
- Vasca di ritenzione raccogligocce in acciaio INOX Aisi 304
- Risciacquo da rete idrica e scarico a perdere
- Risciacquo nebulizzato da rete idrica e scarico nel serbatoio
- Soffiaggio aria compressa con tubazione superiore regolabile in altezza
- Sponde per grigliato, smontabili, H200 mm, in Inox
- Pompa di svuotamento serbatoi (3)
- Torretta luminosa per identificazione stato impianto
- Stazione esterna di carico e scarico (seconda piattaforma inclusa) [C]
LEGENDA ACCESSORI
C: l’altezza utile di lavaggio viene ridotta di 130 mm

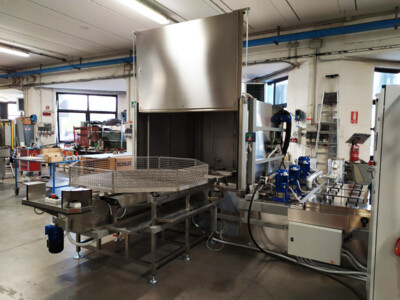

Lavametalli per il trattamento automatico di pezzi in pre-verniciatura, fornito ad azienda leader nella produzione di motori endotermici ed elettronici
Robur 1800 a 3 bagni di Teknox: soluzione ideale per il lavaggio componenti meccanici di grandi dimensioni e peso considerevole. Altezza di lavaggio di 1mt, portata di carico eccezionale di 2 tonnellate!
