modelli
  Area di lavaggio Portata di carico Serbatoio
XS 22 x 37 cm 30 Kg 280 lt
S 30 x 45 cm 50 Kg 500 lt
M 50x 75 cm 80 Kg 900 lt
L 75 x 100 cm 100 Kg 1400 lt

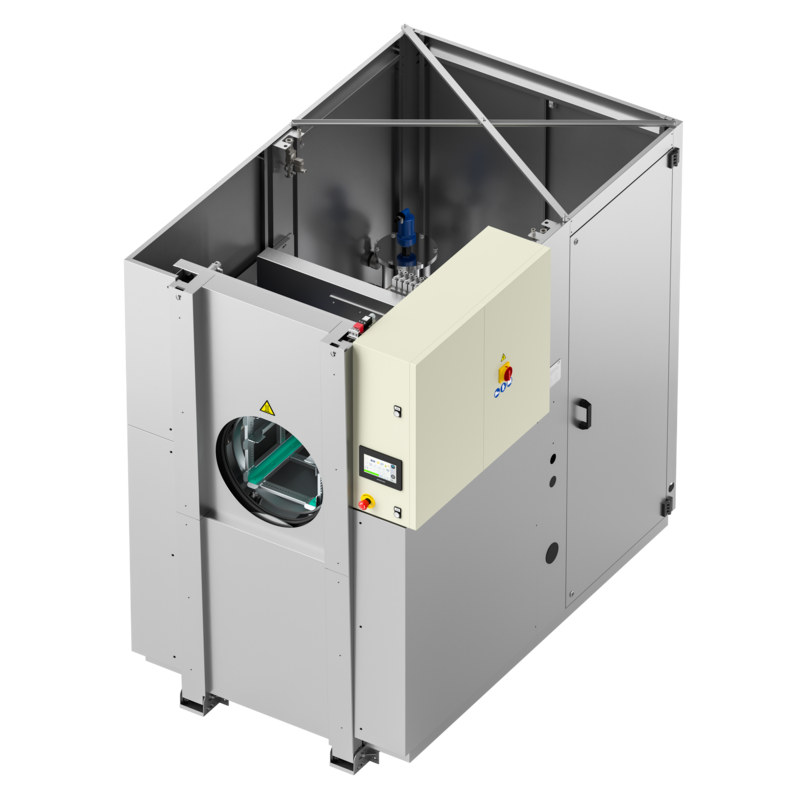

ROTOR 1B

Lavametalli automatica a spruzzo ed idrocinetico in immersione, con rotazione motorizzata su asse orizzontale

Il cesto viene inserito manualmente o automaticamente nel tamburo portacesto a seconda della configurazione macchina.
È possibile impostare la velocità di rotazione del cesto e il tipo di movimentazione: rotazione completa o basculante.
L’asciugatura ad aria calda è inclusa nel modello base, è possibile tuttavia potenziarla con l’asciugatura sottovuoto.

versione
  • HT (riscaldamento fino a 80° C)
COMANDI
  • PLC con Touchscreen colori
  • Opzione Industry 4.0
SERBATOI
  • Unico serbatoio
SETTORI DI APPLICAZIONE
  • Industria meccanica, asportazione truciolo, fonderie, stampaggio
  • Trattamento delle superfici, preverniciatura, sverniciatura
  • Industria Aereonautica / Spaziale
  • Elettronico
  • Chimico, Farmaceutico, Medicale, Cosmetico, Alimentare
Alimentazione
400V 3 PH +N +T 50 HZ

Video Lavametalli

Le lavapezzi della serie Rotor vengono impiegate per il lavaggio di pezzi di piccole e medie dimensioni quando la conformazione dei pezzi e la qualità di lavaggio richiesta impongono il lavaggio in immersione completa.
I pezzi vengono deposti in una cassetta rettangolare in rete Inox che viene inserita dall’operatore all’interno della botte, la zona dove avvengono tutte le fasi di trattamento.
Una volta che la porta frontale a movimentazione pneumatica chiude ermeticamente la zona di lavaggio si avvia il ciclo automatico.
Durante il lavaggio il cestello ruota lentamente per mezzo di un motoriduttore, tramite il pannello comandi touchscreen è possibile impostare la velocità e la modalità di rotazione: continua o basculante.
In ognuno dei 16 programmi disponibili è possibile impostare liberamente tutte le fasi di lavoro: lavaggio a spruzzo, lavaggio in immersione, soffiaggio con aria compressa, asciugatura a caldo.
Grazie ai molti accessori disponibili è possibile configurare la lavapezzi per soddisfare il lavaggio di particolari complessi: eseguendo risciacqui intermedi o finali, inserendo l’asciugatura in assenza di aria (sottovuoto) o equipaggiandola di emettitori di ultrasuoni per aumentare l’effetto detergente.
Per un alta produttività la macchina può essere fornita di una rulliera frontale di accumulo a movimentazione manuale o a un caricatore automatico motorizzato dei cesti.

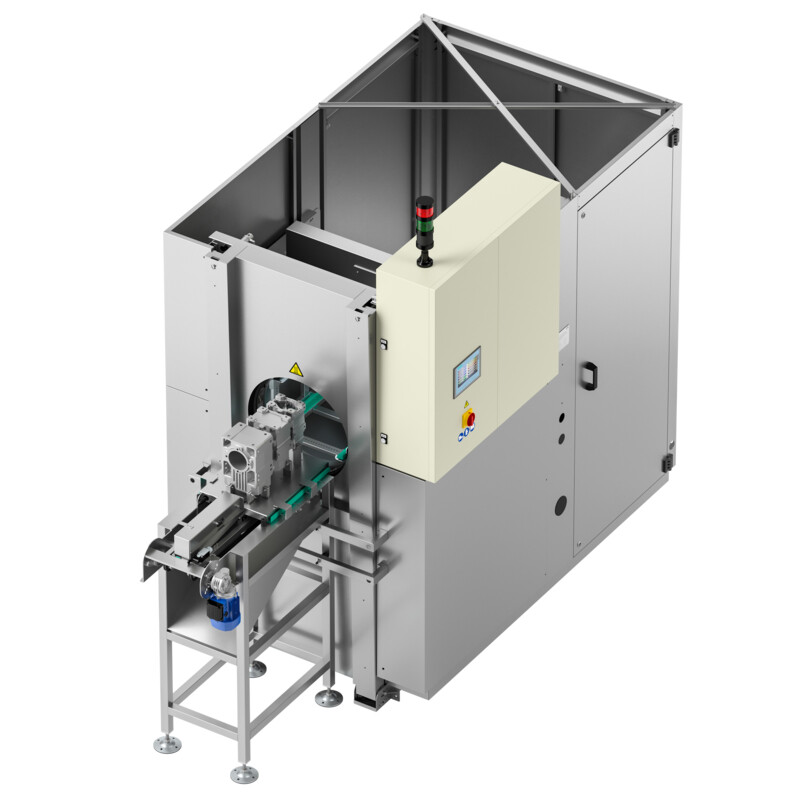

La versatilità della lavapezzi Rotor ne permette l’impiego anche all’interno di isole robotizzate, con carico e scarico dei pezzi direttamente da Robot antropomorfo.

Cosa è incluso in tutte le ROTOR 1B
  • Accesso totale alla parte posteriore grazie a tre porte (sul lato destro, sinistro e posteriore) per una agevole manutenzione
  • Apertura e chiusura pneumatica del portello con 4 cilindri
  • Asciugatura ad aria calda con soffiante a canale laterale e resistenze
  • Cilindri pneumatici ISO e valvole di sicurezza pneumatiche “anticaduta”
  • Componentistica elettrica di potenza Siemens®
  • Display Touchscreen colori 7" per impostazioni e programmi
  • Filtro a cassetta composta da 6 filtri verticali in Aisi 304 per il pre-filtraggio del liquido di ritorno nel serbatoio
  • Filtro in acciaio INOX Aisi 304 sull’aspirazione della pompa
  • Struttura e lamiere a contatto col liquido in acciaio INOX Aisi 304
  • Controllo di livello minimo
  • Manometro di controllo pressione erogata
  • Finecorsa di sicurezza sull’apertura del portellone
  • Motoriduttore rotazione del cesto a velocità variabile comandato da inverter
  • Elettropompe in acciaio INOX Aisi 304 con tenute speciali
  • Programmazione settimanale di accensione riscaldamento e disoleatore (se installato)
  • Impianto elettrico IP65, gestione con PLC touchscreen (DGT V4)
  • Regolazione via software dell’angolo limite di basculamento del cesto, lettura analogica dell’angolazione 0/360°
  • Riscaldamento del liquido con resistenza elettrica in acciaio INOX
  • Sbiancatura delle saldature interne
  • Elettrovalvola soffiaggio aria compressa
  • Tubazioni di lavaggio in acciaio INOX Aisi 304 con ugelli a lama Inox professionali
  • Valvole di scarico per svuotamento serbatoi
  • Valvola manuale per il riempimento acqua
  • Vasca di ritenzione raccogligocce in acciaio INOX Aisi 304
Cosa è possibile aggiungere come accessorio
  • Controllo del livello massimo del liquido nel serbatoio ed elettrovalvola di riempimento
  • Demineralizzatore a resine miste con conduttivimetro
  • Asciugatura sottovuoto
  • Barriera di fotocellule zona di carico/scarico
  • Condensatore vapori centrifugo S
  • Dosatore automatico di detergente liquido
  • Disoleatore esterno pneumatico
  • Filtro a sacco in acciaio Inox
  • Candela magnetica per filtro a sacco per polvere ferritica
  • Dispositivo per la connessione remota e di teleassistenza per HMI Weintek
  • Predisposizione per Industria 4.0 per HMI Weintek
  • Ultrasuoni a barre di Titanio 40kHz
  • Predisposizione per l’utilizzo di contaminanti abrasivi nel liquido di lavaggio
  • Raccordi e valvole a contatto con il liquido in acciaio Inox (KIT FC)
  • PLC Siemens S7 1200 - HMI touchscreen Weintek
  • Pompa di lavaggio ad alta pressione
  • Interfacciamento con sistema di carico e scarico (Robot)
  • Risciacquo da rete idrica e scarico a perdere
  • Risciacquo nebulizzato da rete idrica e scarico nel serbatoio
  • Pompa di svuotamento serbatoio
  • Torretta luminosa per identificazione stato impianto

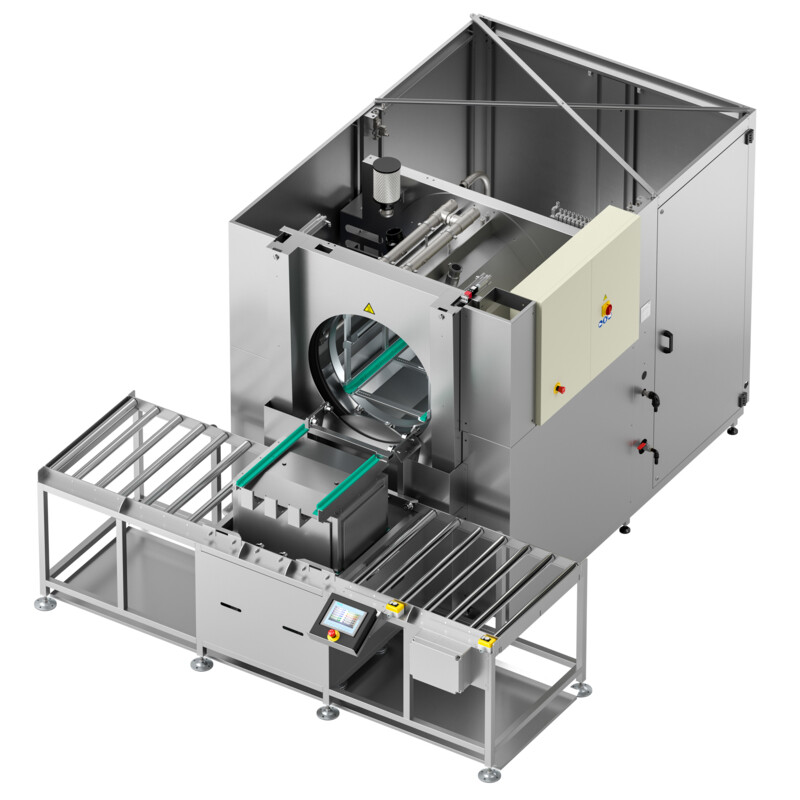

  • Rulliera esterna manuale pos. singola
  • Rulliera esterna manuale pos. 1+1+1 / 2+1+2 / 3+1+3
  • Rulliera esterna manuale sollevatore pneumatico pos. singola
  • Rulliera esterna manuale sollevatore pneumatico pos. 1+1+1 / 2+1+2 / 3+1+3

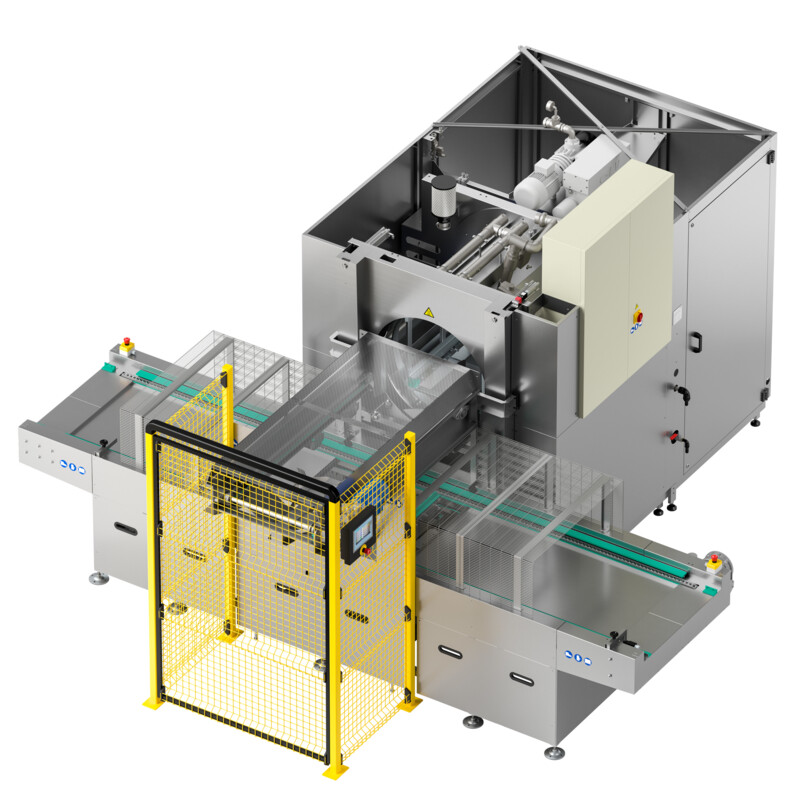

  • Stazione esterna singola con carico e scarico automatico cesta/pallet
  • Rulliera esterna automatica sollevatore pneumatico pos. 3+1+3
  • Applicazione copertura cassette durante il carico automatico [E]
  • Ribaltatore manuale cassetta per svuotamento pezzi a fine rulliera
  • Capacità di carico maggiorata a 250 kg
  • Capacità di carico maggiorata a 500 kg
  • Cassetta INOX con coperchio
  • Tamburo speciale per supporto pallet con antiribaltamento pezzi
  • Pallet posizionamento pezzi

LEGENDA ACCESSORI
E: disponibile solo in caso di sistema di carico automatico delle ceste
