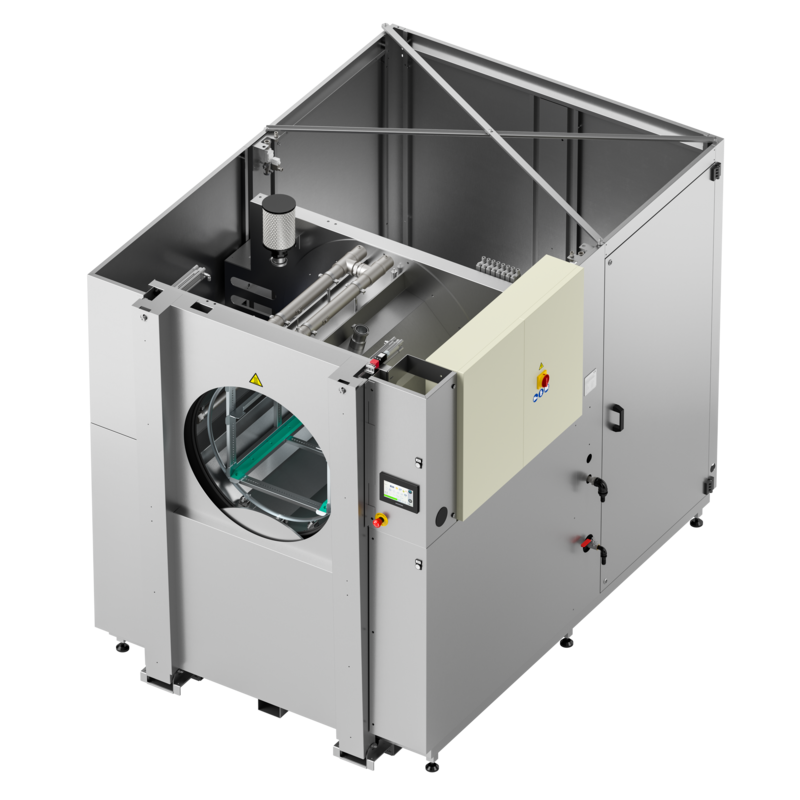

Lavametalli automatica a spruzzo e immersione idrocinetica con doppio serbatoio

ROTOR 2B è una lavametalli automatica a spruzzo e immersione idrocinetica con rotazione motorizzata su asse orizzontale, dotata di doppio serbatoio per la gestione separata dei liquidi di processo. Il cesto viene inserito manualmente o automaticamente nel tamburo portacesto in base alla configurazione dell’impianto. La macchina consente di impostare sia la velocità di rotazione del cesto sia la modalità di movimentazione: rotazione completa oppure rotazione basculante. L’asciugatura ad aria calda è inclusa nel modello base ed è possibile potenziarla mediante asciugatura sottovuoto.

Linea Rotor

Richiedi informazioni

Area di lavaggio

Fino a 75 x 100 H 75 cm

Portata di carico

Fino a 100 kg

Temperatura massima

Fino a 80 °C

Versione

HT (riscaldamento fino a 80° C)

Comandi

PLC con Touchscreen colori, opzione Industry 4.0 e 5.0

Serbatoi

Doppio serbatoio

Alimentazione

400V 3 PH +N +T 50 HZ

Detergente

CLEAN POWER, SAX Q, 545, ADD-SGX, SG233A, NEW 105, XL10, PROMETAL, PROTEK-IN, ADD-SGX, DROPAWAY, ASH, PUL-T

Caratteristiche

Dettagli

Accessori

Modelli

Cosa è incluso in tutte le ROTOR 2B

Accesso totale alla parte posteriore grazie a tre porte (sul lato destro, sinistro e posteriore) per una agevole manutenzione
Apertura e chiusura pneumatica del portello con 4 cilindri
Asciugatura ad aria calda con soffiante a canale laterale e resistenze
Cilindri pneumatici ISO e valvole di sicurezza pneumatiche “anticaduta”
Componentistica elettrica di potenza Siemens®
Display Touchscreen colori 7″ per impostazioni e programmi
Filtro a cassetta composta da 6 filtri verticali in Aisi 304 per il pre-filtraggio del liquido di ritorno nel serbatoio
Filtro in acciaio INOX Aisi 304 sull’aspirazione della pompa
Struttura e lamiere a contatto col liquido in acciaio INOX Aisi 304
Controllo di livello minimo
Manometro di controllo pressione erogata
Finecorsa di sicurezza sull’apertura del portellone
Motoriduttore rotazione del cesto a velocità variabile comandato da inverter
Elettropompe in acciaio INOX Aisi 304 con tenute speciali
Programmazione settimanale di accensione riscaldamento e disoleatore (se installato)
Impianto elettrico IP65, gestione con PLC touchscreen (DGT V4)
Regolazione via software dell’angolo limite di basculamento del cesto, lettura analogica dell’angolazione 0/360°
Riscaldamento del liquido con resistenza elettrica in acciaio INOX
Sbiancatura delle saldature interne
Elettrovalvola soffiaggio aria compressa
Tubazioni di lavaggio in acciaio INOX Aisi 304 con ugelli a lama Inox professionali
Valvole di scarico per svuotamento serbatoi
Valvola manuale per il riempimento acqua
Vasca di ritenzione raccogligocce in acciaio INOX Aisi 304

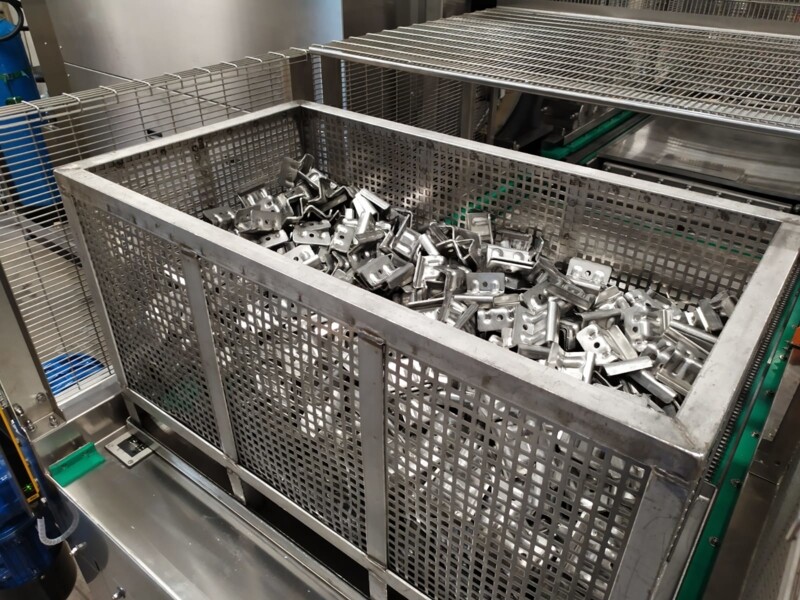

Le lavapezzi della serie Rotor vengono impiegate per il lavaggio di pezzi di piccole e medie dimensioni quando la conformazione dei pezzi e la qualità di lavaggio richiesta impongono il lavaggio in immersione completa. I pezzi vengono deposti in una cassetta rettangolare in rete Inox che viene inserita dall’operatore all’interno della botte, la zona dove avvengono tutte le fasi di trattamento. Una volta che la porta frontale a movimentazione pneumatica chiude ermeticamente la zona di lavaggio si avvia il ciclo automatico. Durante il lavaggio il cestello ruota lentamente per mezzo di un motoriduttore, tramite il pannello comandi touchscreen è possibile impostare la velocità e la modalità di rotazione: continua o basculante.

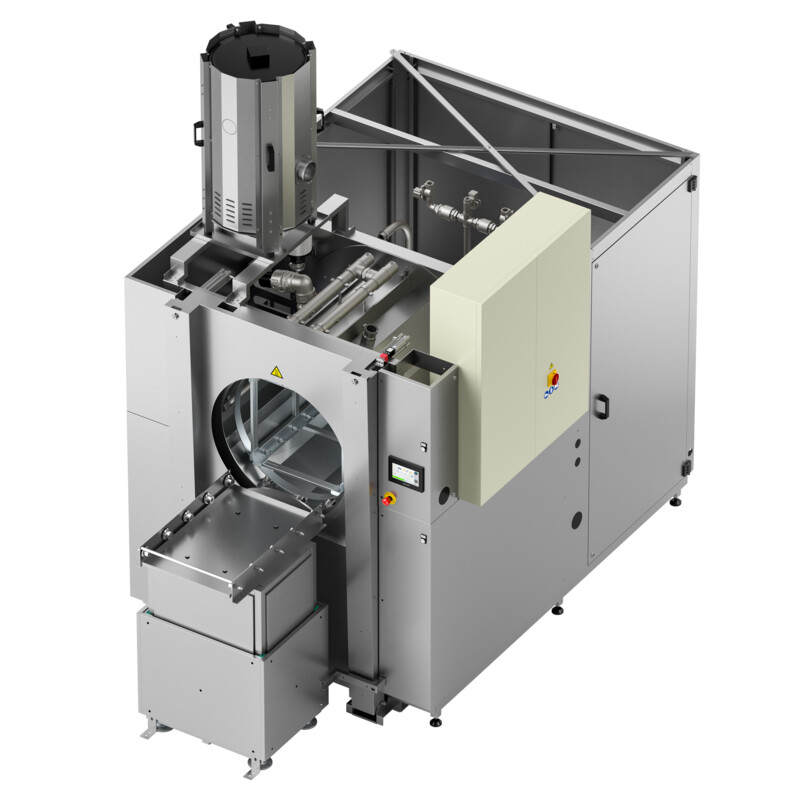

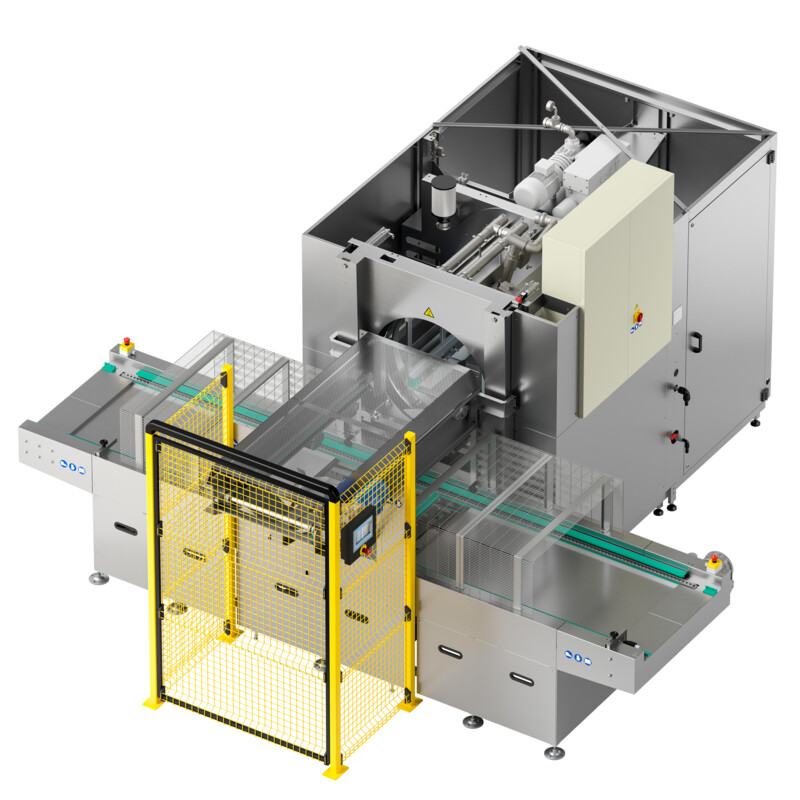

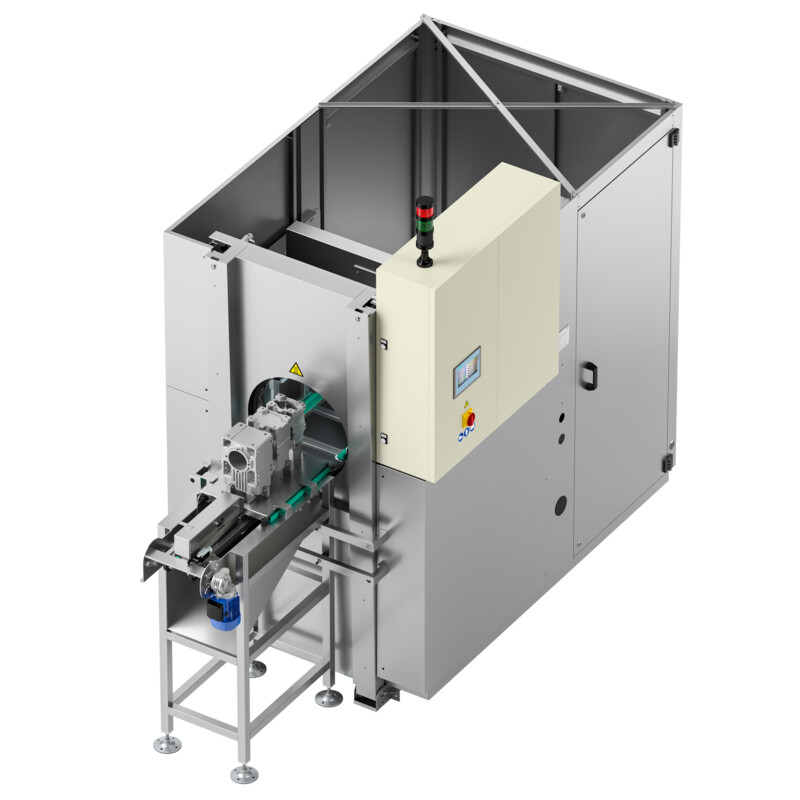

In ognuno dei 16 programmi disponibili è possibile impostare liberamente tutte le fasi di lavoro: lavaggio a spruzzo, lavaggio in immersione, soffiaggio con aria compressa, asciugatura a caldo. Grazie ai molti accessori disponibili è possibile configurare la lavapezzi per soddisfare il lavaggio di particolari complessi: eseguendo risciacqui intermedi o finali, inserendo l’asciugatura in assenza di aria (sottovuoto) o equipaggiandola con emettitori di ultrasuoni per aumentare l’effetto detergente. Per un’alta produttività la macchina può essere fornita di una rulliera frontale di accumulo a movimentazione manuale o a un caricatore automatico motorizzato dei cesti. La versatilità della lavapezzi Rotor ne permette l’impiego anche all’interno di isole robotizzate, con carico e scarico dei pezzi direttamente da Robot antropomorfo.

Benefici operativi principali

Lavaggio combinato a spruzzo e in immersione idrocinetica
Rotazione motorizzata su asse orizzontale
Doppio serbatoio per la separazione dei liquidi
Inserimento manuale o automatico del cesto
Regolazione della velocità e modalità di rotazione
Asciugatura ad aria calda inclusa
16 programmi disponibili per gestire le varie fasi di lavoro
Possibilità di asciugatura sottovuoto
Gestione PLC con predisposizione Industry 4.0 e 5.0 (opzionali)

Posizionamento tecnico

Lavametalli automatica per processi industriali strutturati
Sistema configurabile in funzione delle modalità operative
Impianto progettato per cicli di lavaggio controllati e ripetibili

Cosa è possibile aggiungere come accessorio

Controllo del livello massimo del liquido nel serbatoio ed elettrovalvola di riempimento
Demineralizzatore a resine miste con conduttivimetro
Asciugatura sottovuoto
Barriera di fotocellule zona di carico/scarico
Condensatore vapori centrifugo S
Dosatore automatico di detergente liquido
Disoleatore esterno pneumatico
Filtro a sacco in acciaio Inox
Candela magnetica per filtro a sacco per polvere ferritica
Dispositivo per la connessione remota e di teleassistenza per HMI Weintek
Predisposizione per Industry 4.0 per HMI Weintek
Ultrasuoni a barre di Titanio 40kHz
Predisposizione per l’utilizzo di contaminanti abrasivi nel liquido di lavaggio
Raccordi e valvole a contatto con il liquido in acciaio Inox (KIT FC)
PLC Siemens S7 1200 – HMI touchscreen Weintek
Pompa di lavaggio ad alta pressione
Interfacciamento con sistema di carico e scarico (Robot)
Risciacquo da rete idrica e scarico a perdere
Risciacquo nebulizzato da rete idrica e scarico nel serbatoio
Pompa di svuotamento serbatoio
Torretta luminosa per identificazione stato impianto

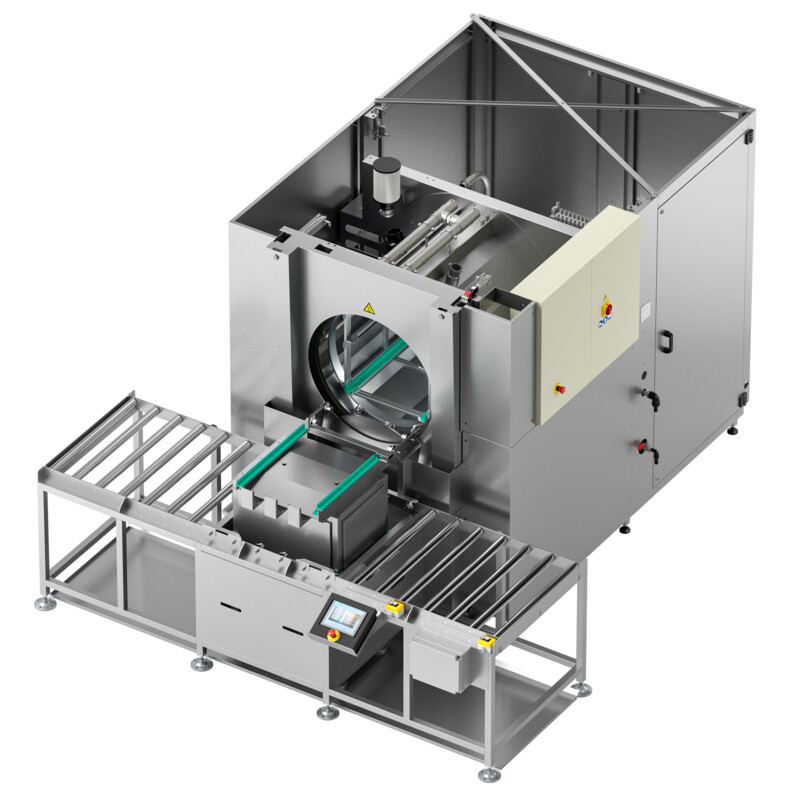

Rulliera esterna manuale pos. singola
Rulliera esterna manuale pos. 1+1+1 / 2+1+2 / 3+1+3
Rulliera esterna manuale sollevatore pneumatico pos. singola
Rulliera esterna manuale sollevatore pneumatico pos. 1+1+1 / 2+1+2 / 3+1+3
Stazione esterna singola con carico e scarico automatico cesta/pallet
Rulliera esterna automatica sollevatore pneumatico pos. 3+1+3
Applicazione copertura cassette durante il carico automatico [E]
Ribaltatore manuale cassetta per svuotamento pezzi a fine rulliera
Capacità di carico maggiorata a 250 kg
Capacità di carico maggiorata a 500 kg
Cassetta INOX con coperchio
Tamburo speciale per supporto pallet con antiribaltamento pezzi
Pallet posizionamento pezzi
Predisposizione per industria 4.0 per HMI Weintek
Predisposizione per industria 4.0 per PLC Siemens
Predisposizione per industria 5.0 (Contatore di energia)
