Catalogo lavametalli LINEA SIMPLEX

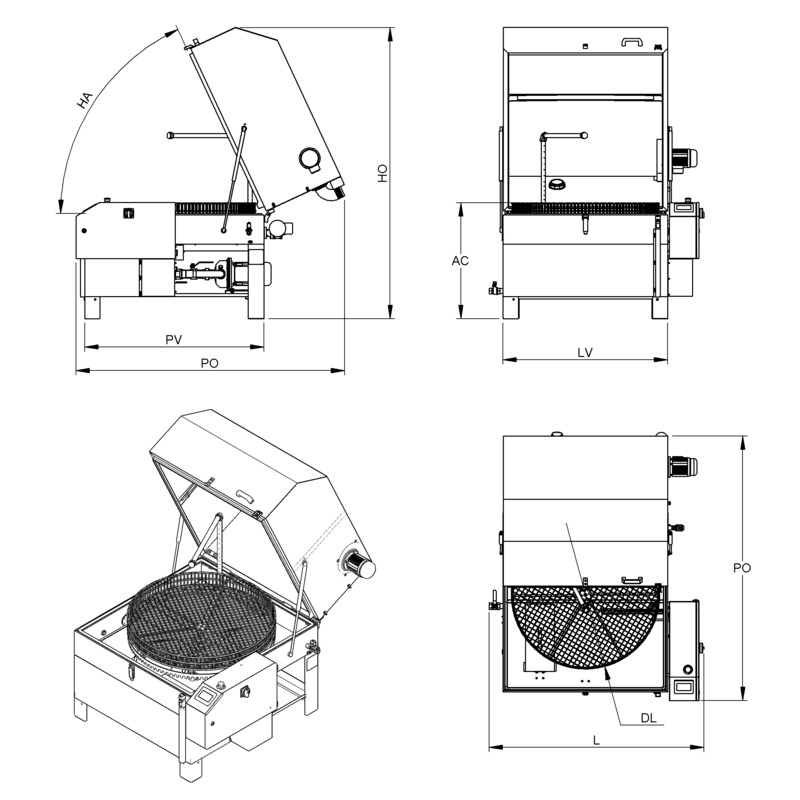

| Area di lavaggio ( Ø x H ) | Portata di carico | Serbatoio | |
| Simplex 100 | Ø 97x H 54 cm | 200 kg | 210 lt |
|---|---|---|---|
| Simplex 120 | Ø 117 x H 70 cm | 300 Kg | 270 lt |

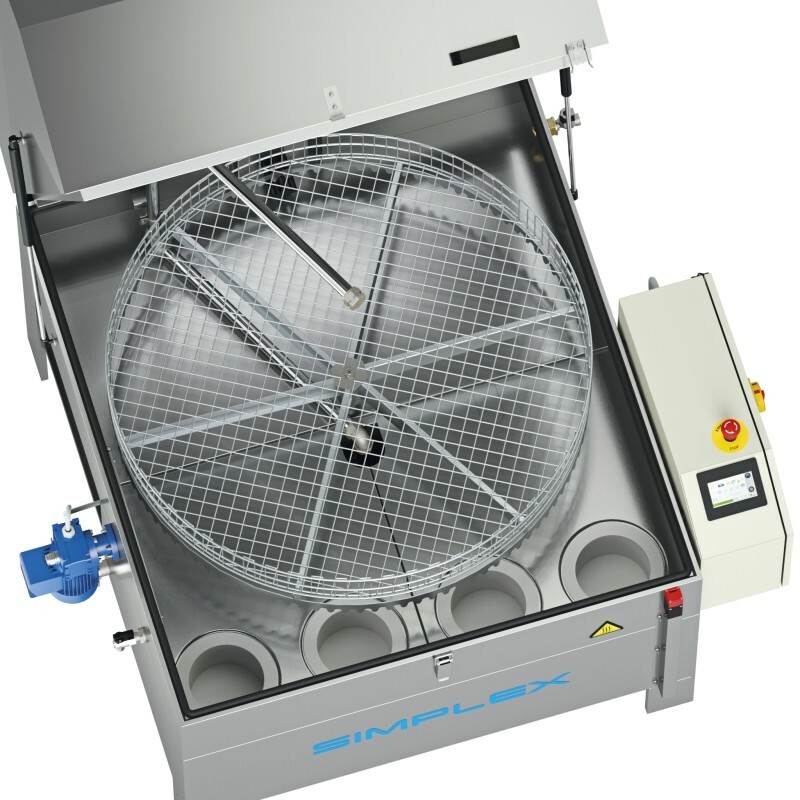

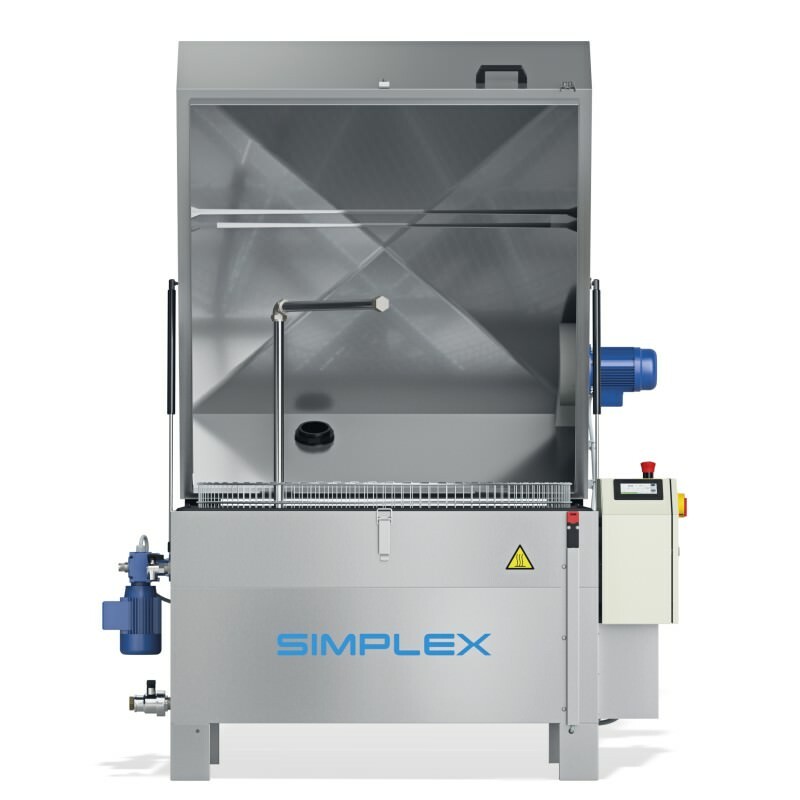

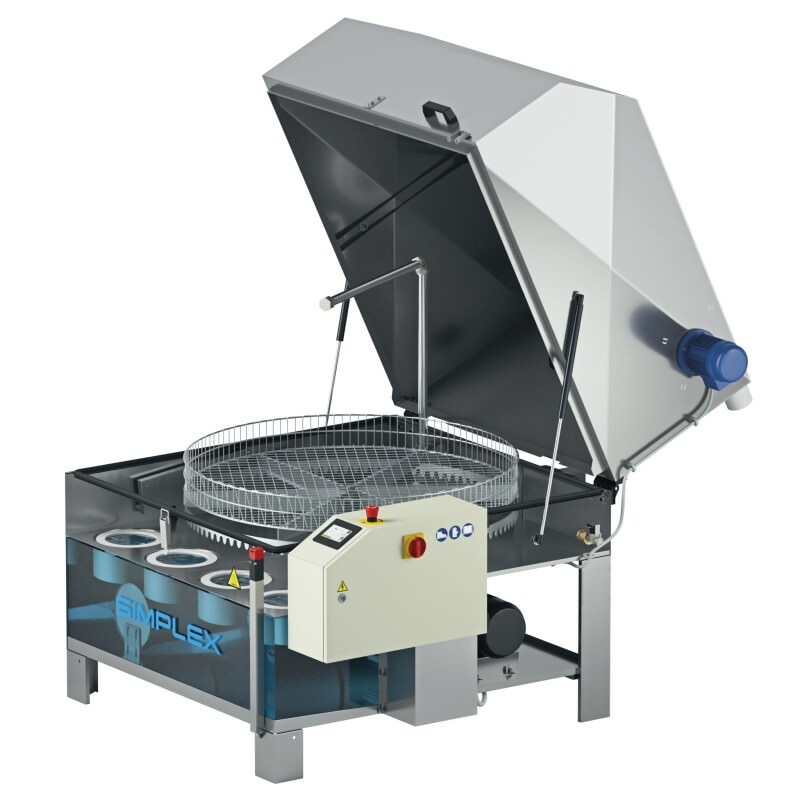

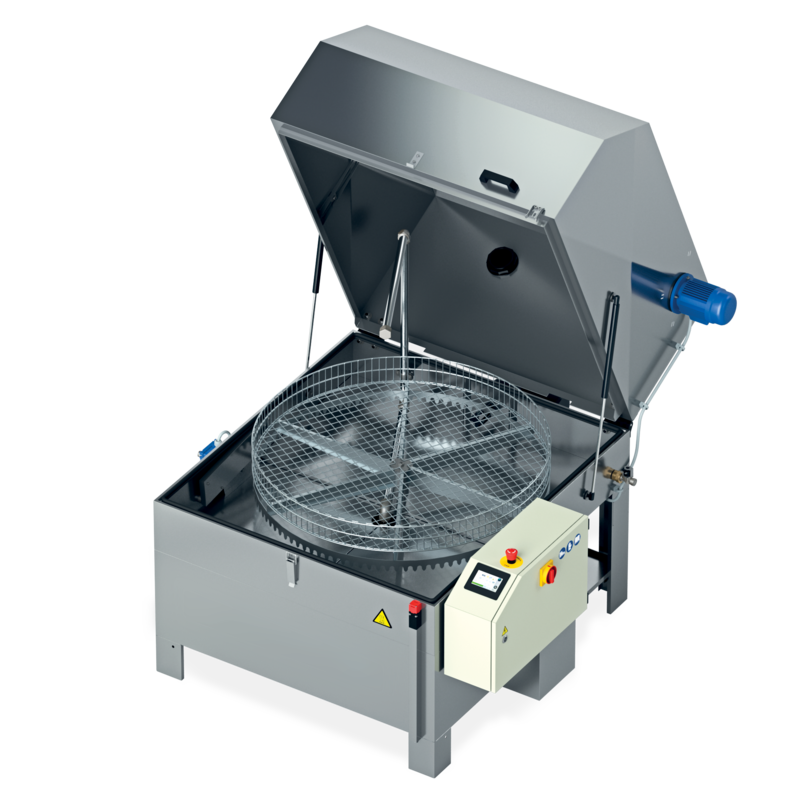

Lavametalli automatica con cesto rotante, PLC e Touchscreen
Simplex è un impianto che permette il Lavaggio Automatico di particolari meccanici di piccole e medie dimensioni.
Il lavaggio viene eseguito per mezzo dei getti superiori, inferiori e laterali, la rotazione lenta del cestello è garantita da un motoriduttore.
La gestione, affidata ad un PLC, consente moltissime possibilità di personalizzazione, grazie anche ad un’ampia scelta di accessori.
- LT (riscaldamento fino a 60° C)
- HT (riscaldamento fino a 80° C)
- PLC con Touchscreen colori
- Opzione Industry 4.0
- Unico serbatoio
- Manutenzione auto/moto
- Manutenzione camion
- Manutenzione ferroviaria, navale, aereonautica
- Industria meccanica, asportazione truciolo, fonderie, stampaggio
Video Lavametalli
Le lavapezzi Simplex 100 e Simplex 120 sono indicate per il lavaggio di pezzi di medie dimensioni.
L’operatore deposita i pezzi da lavare dentro il cestello, chiude il coperchio superiore ed avvia il ciclo automatico.
Mentre il cestello con sopra i pezzi ruota lentamente grazie a un motoriduttore, la pompa spruzza il liquido di lavaggio sui particolari per mezzo di fori spruzzatori.
Il prodotto chimico sgrassante, miscelato in acqua a bassa percentuale, la temperatura e la pressione del liquido garantiscono un lavaggio impeccabile dei pezzi.
Dal quadro comandi, per mezzo di un display touchscreen a colori, è possibile impostare i parametri macchina (temperature, tempi di accensione del riscaldamento, tempi di lavaggio), visualizzare le segnalazioni e gli allarmi macchina, monitorare l’avanzamento del ciclo di lavaggio.
Le lavapezzi Simplex 100 e Simplex 120 possono essere configurate grazie a numerosi accessori disponibili, come il soffiaggio con aria compressa o l’asciugatura ad aria calda dei pezzi, la pompa ad alta pressione, la pompa di svuotamento del serbatoio e molti altri.
Le lavapezzi Simplex 100 e Simplex 120 sono provviste di aspirazione dei vapori come equipaggiamento di serie per far sì che l’operatore non sia investito dal vapore all’apertura del coperchio.
- Aspirazione elettrica temporizzata dei vapori
- Cestello rinforzato in rete elettrosaldata con bordo esterno in acciaio zincato
- Chiusura portella assistita con molle a gas e gancio di chiusura
- Componentistica elettrica di potenza Siemens®
- Display Touchscreen colori 4" per impostazioni e programmi
- Filtro in acciaio INOX Aisi 304 sull’aspirazione della pompa
- Guarnizione bordovasca
- Struttura e lamiere a contatto col liquido in acciaio INOX Aisi 304
- Controllo di livello minimo
- Finecorsa di sicurezza sull’apertura del coperchio
- Elettropompa in acciaio INOX con tenute speciali
- Programmazione settimanale di accensione riscaldamento e disoleatore (se installato)
- Impianto elettrico IP65, gestione con PLC touchscreen (DGT V4)
- Riscaldamento del liquido con resistenza elettrica in acciaio INOX
- Rotazione meccanica del cestello tramite motoriduttore
- Sbiancatura delle saldature interne
- Tubazioni di lavaggio in acciaio INOX Aisi 304 con ugelli a lama Inox professionali
- Valvole di scarico per svuotamento serbatoi
- Valvola manuale per il riempimento acqua
VERSIONE HT
- Coibentazione termica con pannelli in acciaio Inox Aisi 430
- Finecorsa di sicurezza con blocco dell’apertura del coperchio durante il ciclo
- Pannelli sotto cestello con filtri a pozzetto raccolta grasso e solidi
- Controllo del livello massimo del liquido nel serbatoio 1 ed elettrovalvola di riempimento
- Soffiaggio aria compressa [B]
- Asciugatura con resistenza e soffiante a canali laterali a lama d’aria [B]
- Apertura e chiusura pneumatica del coperchio con comando 2 mani di sicurezza
- Cestello in acciaio INOX Aisi 304
- Condensatore vapori centrifugo S carrellato
- Comando due mani per rotazione cesto a coperchio aperto
- Carrello esterno in acciaio INOX Aisi 304 con piano raccogligocce e ruote con freno di sicurezza [C]
- Cestello/piattaforma supplementare in acciaio INOX
- Carrello esterno aggiuntivo in acciaio INOX Aisi 304
- Dosatore automatico di detergente liquido, installato sul bagno 1
- Disoleatore a disco con motorizzazione indipendente
- Disoleatore esterno pneumatico
- Filtro a sacco in acciaio INOX installato sul bagno 1
- Candela magnetica per filtro a sacco per polvere ferritica
- Dispositivo per la connessione remota e di teleassistenza per HMI Weintek
- Predisposizione per Industria 4.0 per HMI Weintek
- Lavaggio manuale 80 bar con pistola e guanti
LEGENDA ACCESSORI
B: sono obbligatori i pannelli sotto cesto (se presenti a listino per quel modello)
C: l'altezza utile di lavaggio viene ridotta di 130 mm
