modelli
  Capacità di lavaggio ( Ø x H ) Portata cestello Serbatoio 1 Serbatoio 2
80 Ø 78 x H 54 cm 100 kg 240 lt 180 lt
100 Ø 98 x H 54 cm 200 Kg 270 lt 270 lt
120 Ø 117 x H 70 cm 300 Kg 350 lt 350 lt

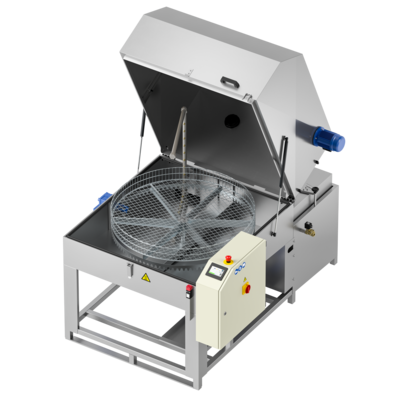

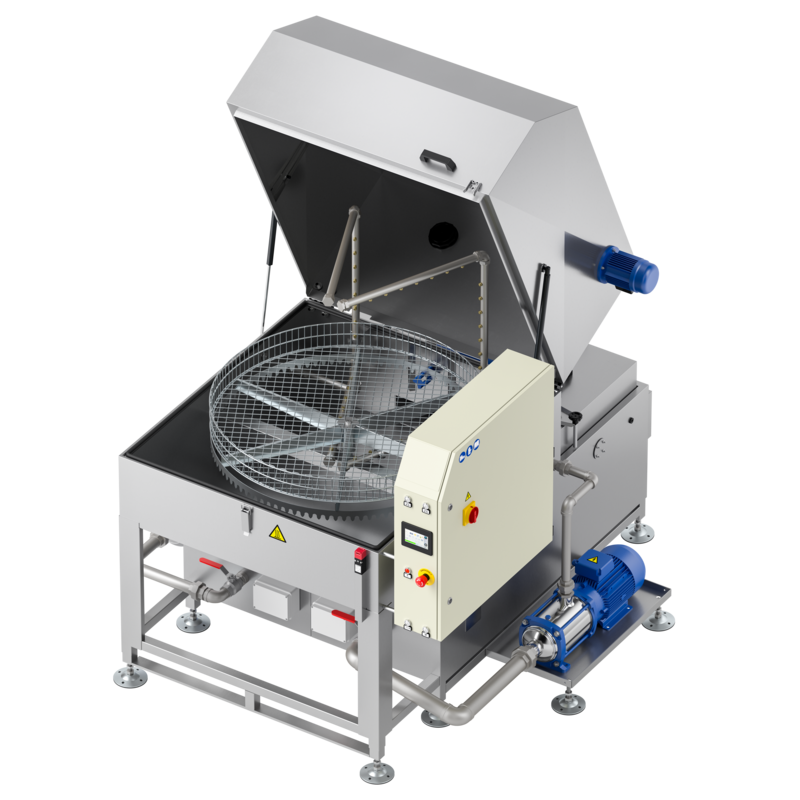

UNIX 2B

Lavametalli automatico a cesto rotante con due serbatoi posteriori per lavaggio e risciacquo

Linea di macchine per il trattamento automatico di pezzi di piccole e medie dimensioni.

Il lavaggio viene eseguito per mezzo dei getti superiori, inferiori e laterali, la rotazione lenta del cestello è garantita da un motoriduttore.
La gestione, affidata ad un PLC, consente moltissime possibilità di personalizzazione, grazie anche ad un’ampia scelta di accessori.
In questa configurazione l’impianto ha due serbatoi separati ed esegue sia il lavaggio che il risciacquo.

versione
  • LT (riscaldamento fino a 60° C)
  • HT (riscaldamento fino a 80° C)
COMANDI
  • PLC con Touchscreen colori
  • Opzione Industry 4.0
SERBATOI
  • Doppio serbatoio
SETTORI DI APPLICAZIONE
  • Industria meccanica, asportazione truciolo, fonderie, stampaggio
  • Trattamento delle superfici, preverniciatura, sverniciatura
  • Industria Aereonautica / Spaziale
  • Elettronico
  • Chimico, Farmaceutico, Medicale, Cosmetico, Alimentare
Alimentazione
400V 3 PH 50 HZ

Le lavapezzi Unix 2B sono adatte per particolari di piccole e medie dimensioni.
Grazie al software intuitivo installato sul touchscreen di comando il ciclo di lavoro è totalmente modificabile, così come i parametri macchina e i valori di processo.
La peculiarità di questo modello sono i due serbatoi completamente separati e indipendenti, ognuno provvisto di pompa e tubazioni indipendenti.
Grazie al doppio serbatoio è possibile unificare all’interno della stessa macchina sia il lavaggio che il risciacquo e, grazie agli optional disponibili, il soffiaggio e l’asciugatura con aria calda dei pezzi.
Le lavapezzi UNIX 2B sono provviste di serie di aspirazione dei vapori per evitare che all’apertura del coperchio l’operatore venga investito dal vapore.

Cosa è incluso in tutte le UNIX 2B
  • Aspirazione elettrica temporizzata dei vapori
  • Chiusura portella assistita con molle a gas e gancio di chiusura
  • Componentistica elettrica di potenza Siemens®
  • Display Touchscreen colori 4" per impostazioni e programmi
  • Filtro a cassetta 6 filtri verticali in Aisi 304 per il pre-filtraggio liquido di ritorno nel serbatoio
  • Filtro in acciaio INOX Aisi 304 sull’aspirazione della pompa
  • Guarnizione bordovasca
  • Struttura e lamiere a contatto col liquido in acciaio INOX Aisi 304
  • Controllo di livello minimo
  • Finecorsa di sicurezza sull’apertura del coperchio
  • Elettropompe in acciaio INOX Aisi 304 con tenute speciali
  • Programmazione settimanale di accensione riscaldamento e disoleatore (se installato)
  • Impianto elettrico IP65, gestione con PLC touchscreen (DGT V4)
  • Riscaldamento del liquido con resistenza elettrica in acciaio INOX
  • Rotazione meccanica del cestello tramite motoriduttore
  • Sbiancatura delle saldature interne
  • Serbatoi accessibili dall’esterno
  • Struttura portante inferiore in acciaio Inox
  • Tubazioni di lavaggio in acciaio INOX Aisi 304 con ugelli a lama Inox professionali
  • Valvole di scarico per svuotamento serbatoi
  • Valvola manuale per il riempimento acqua

VERSIONE HT

  • Coibentazione termica con pannelli in acciaio Inox Aisi 430
  • Finecorsa di sicurezza con blocco dell’apertura del coperchio durante il ciclo
  • Pannelli sotto cestello con filtri a pozzetto raccolta grasso e solidi
Cosa è possibile aggiungere come accessorio
  • Controllo del livello massimo del liquido nel serbatoio ed elettrovalvola di riempimento
  • Soffiaggio aria compressa
  • Asciugatura con resistenza e soffiante a canali laterali a lama d’aria
  • Demineralizzatore a resine miste con conduttivimetro
  • Apertura e chiusura pneumatica del coperchio con comando 2 mani di sicurezza
  • Condensatore vapori centrifugo S carrellato
  • Comando due mani per rotazione cesto a coperchio aperto
  • Carrello esterno in acciaio INOX Aisi 304 con piano raccogligocce e ruote con freno di sicurezza [C]
  • Cestello/piattaforma supplementare in acciaio Inox
  • Carrello esterno aggiuntivo in acciaio INOX Aisi 304
  • Dosatore automatico di detergente liquido
  • Disoleatore a disco con motorizzazione indipendente
  • Disoleatore esterno pneumatico
  • Filtro a sacco in acciaio Inox
  • Candela magnetica per filtro a sacco per polvere ferritica
  • Gruppo rotante folle inferiore in Inox
  • Gruppo rotante folle superiore in Inox [C]
  • Dispositivo per la connessione remota e di teleassistenza per HMI Weintek
  • Predisposizione per Industria 4.0 per HMI Weintek
  • Lavaggio manuale 80 bar con pistola e guanti
  • Lavaggio manuale 8 bar con pistola e guanti
  • Predisposizione per l’utilizzo di contaminanti abrasivi nel liquido di lavaggio
  • Raccordi e valvole a contatto con il liquido in acciaio Inox (KIT FC)
  • PLC Siemens S7 1200 - HMI touchscreen Weintek
  • Pompa di lavaggio ad alta pressione
  • Pompa di risciacquo ad alta pressione
  • Pompa di rilancio da serbatoio più pulito a serbatoio più contaminato
  • Vasca di ritenzione raccogligocce in acciaio INOX Aisi 304
  • Rampa superiore fissata al coperchio
  • Risciacquo da rete idrica e scarico a perdere
  • Risciacquo nebulizzato da rete idrica e scarico nel serbatoio
  • Pompa di svuotamento serbatoi (2)
  • Torretta luminosa per identificazione stato impianto
  • Pallet posizionamento pezzi

LEGENDA ACCESSORI
C: l'altezza utile di lavaggio viene ridotta di 130 mm
