modelli
  Portata di Carico Capacità Serbatoio
RNDJ 1000 60 kg 400 lt
RNDJ 1200 60 kg 500 lt
RNDJ 1400 60 kg 600 lt

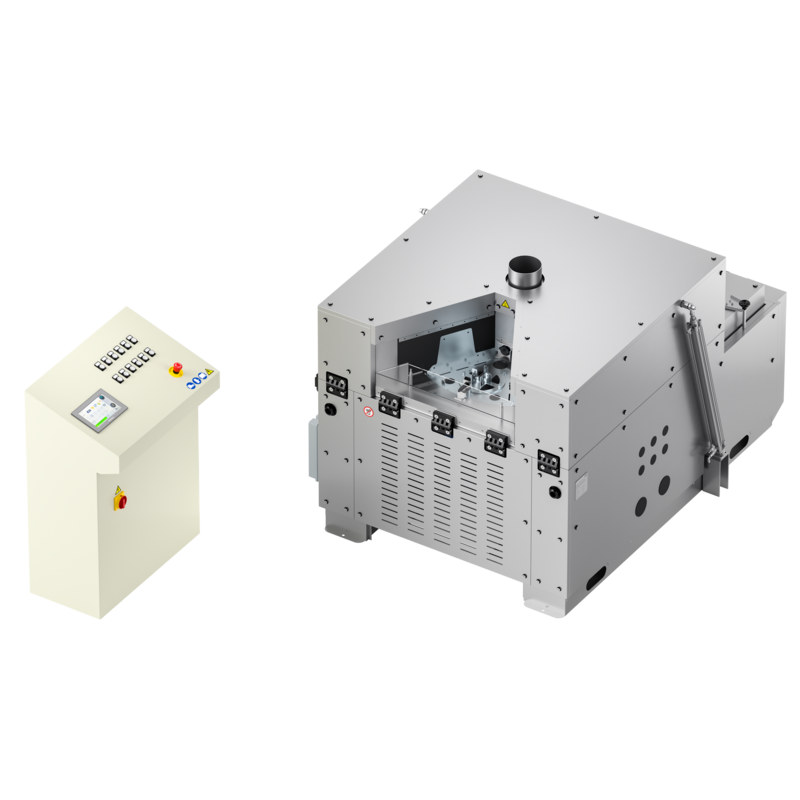

ROUNDJET

Lavapezzi a tavola rotante per pezzi di piccole e medie dimensioni e basso tempo ciclo

La piattaforma di carico è suddivisa in 6 settori: carico, aspirazione, lavaggio, pausa, soffiaggio, asciugatura a caldo.
Partendo dalla postazione di carico (unico settore “aperto”) la rotazione passo-passo della tavola permette il passaggio dei pezzi attraverso tutte le fasi di trattamento, fino a riportare il pezzo nella posizione iniziale per lo scarico.
È possibile utilizzare lo stesso impianto per lavare particolari simili, grazie all’intercambiabilità delle maschere di posizionamento.
La gestione, affidata ad un PLC, consente moltissimepossibilità di personalizzazione, grazie anche ad un’ampia scelta di accessori.
Particolarmente votata all’utilizzo in isola robotizzata (precisione del posizionamento di +/- 0,5 mm), è tuttavia utilizzabile, su richiesta, anche da operatore con carico e scarico manuale.

versione
  • HT (riscaldamento fino a 80° C)
COMANDI
  • PLC con Touchscreen colori
  • Opzione Industry 4.0
SERBATOI
  • Unico serbatoio
SETTORI DI APPLICAZIONE
  • Industria meccanica, asportazione truciolo, fonderie, stampaggio
  • Trattamento delle superfici, preverniciatura, sverniciatura
  • Industria Aereonautica / Spaziale
  • Elettronico
  • Chimico, Farmaceutico, Medicale, Cosmetico, Alimentare
Alimentazione
Trifase

Video Lavametalli

La lavapezzi Roundjet è una macchina che esegue il processo di lavaggio passo-passo su un sistema tipo “tavola rotante”.
La lavapezzi è costituita da sei fasi distinte di trattamento: carico/scarico, aspirazione vapori, lavaggio, scarico, soffiaggio aria compressa, asciugatura aria calda.
La tavola rotante è quindi costituita da sei sezioni identiche, ognuna contenente un attrezzatura per il supporto del pezzo, costruita in acciaio inox e con parti di contatto con il pezzo in materiale antigraffio.
Data la necessità di avere un posizionamento univoco del pezzo da lavare, la lavapezzi Roundjet permette il trattamento di un solo codice articolo.
Tuttavia, se pianificato in sede di progetto, è possibile trattare diversi pezzi di forma diversa previo riattrezzaggio delle sei stazioni.
Particolarmente adatta ad essere integrata in isole automatiche con carico e scarico con robot antropomorfo (precisione del posizionamento di +/- 0,5 mm) è tuttavia configurabile per l’utilizzo da operatore con carico e scarico manuale.

Cosa è incluso in tutte le ROUNDJET
  • Componentistica elettrica di potenza Siemens®
  • Display Touchscreen colori 4" per impostazioni e programmi
  • Filtro in acciaio INOX Aisi 304 sull’aspirazione della pompa
  • Guarnizione bordovasca
  • Struttura e lamiere a contatto col liquido in acciaio INOX Aisi 304
  • Controllo di livello minimo
  • Barriera di fotocellule di sicurezza
  • Elettropompa in acciaio INOX con tenute speciali
  • Barriera di fotocellule di sicurezza
  • Programmazione settimanale di accensione riscaldamento e disoleatore (se installato)
  • Impianto elettrico IP65, gestione con PLC touchscreen (DGT V4)
  • Riscaldamento del liquido con resistenza elettrica in acciaio INOX
  • Rotazione meccanica del cestello tramite motoriduttore
  • Sbiancatura delle saldature interne
  • Tubazioni di aspirazione e di mandata pompa flessibili (facile manutenzione)
  • Tubazioni di lavaggio in acciaio INOX Aisi 304 con ugelli a lama Inox professionali
  • Valvole di scarico per svuotamento serbatoi
  • Valvola manuale per il riempimento acqua
Cosa è possibile aggiungere come accessorio
  • Controllo del livello massimo del liquido nel serbatoio e elettrovalvola di riempimento
  • Demineralizzatore a resine miste con conduttivimetro
  • Condensatore vapori centrifugo S carrellato
  • Dosatore automatico di detergente liquido
  • Disoleatore esterno pneumatico
  • Filtro a sacco in acciaio Inox, installato sul bagno 1
  • Candela magnetica per filtro a sacco per polvere ferritica
  • Dispositivo per la connessione remota e di teleassistenza per HMI Weintek
  • Predisposizione per Industria 4.0 per HMI Weintek
  • Predisposizione per l’utilizzo di contaminanti abrasivi nel liquido di lavaggio
  • PLC Siemens S7 1200 - HMI touchscreen Weintek
  • Pompa di lavaggio ad alta pressione
  • Interfacciamento con sistema di carico e scarico (Robot)
  • Vasca di ritenzione raccogligocce in acciaio INOX Aisi 304
  • Sensori di rilevazione presenza/assenza pezzo
  • Pompa di svuotamento serbatoio
  • Torretta luminosa per identificazione stato impianto
  • Pallet posizionamento pezzi
